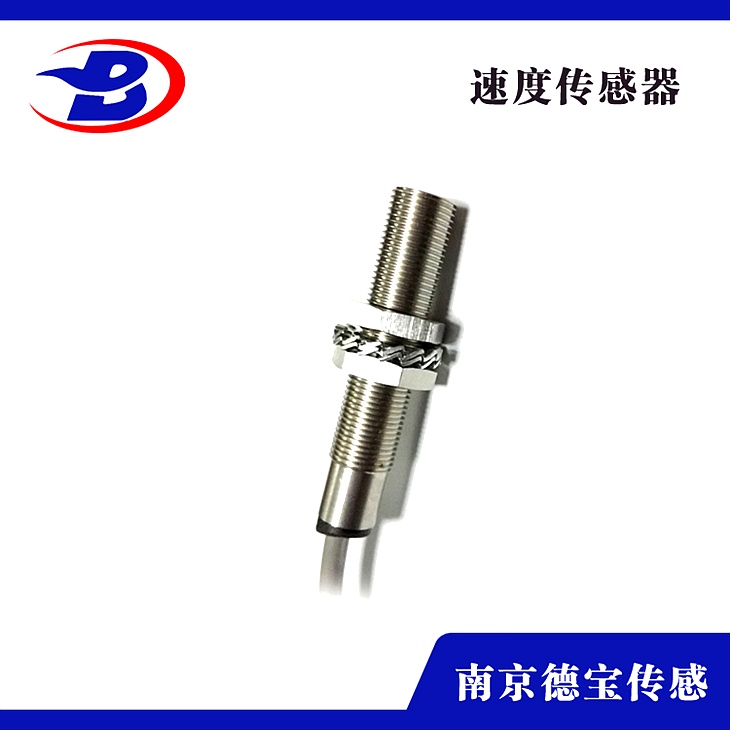

DOB-1B30LS15PA/L-D3Y3轉速傳感器200MA

DOB-1B30LS15PA/L-D3Y3轉速傳感器200MA

一、性

1、啟動時間和檢測時間分開！為了避開設備在啟動時轉速遲緩而設計的（啟動時間為10秒）！當設備正常運轉后自動切換到檢測時間設定（檢測時間是人為設定0.5-10秒）！

2、寬電壓設計24VDC-220VAC交直流兩用！以順應不同場所的運用，需配置中間繼電器24VDC-220VAC。

3、H2檢測間隔增大到10mm改良以往間隔短不牢靠的問題。

DOB-1B30LS15PA/L-D3Y3轉速傳感器200MA

二、技術參數

工作電源：24VDC/110VAC/220VAC

緣電阻：＞500MΩ 輸出信號：開關量信號

環境溫度：-20℃~+60℃ 環境濕度：小于90

外型尺寸：Ф30×115mm 重    量：0.5Kg

跳脫時間：3-17秒 響應時間：＜2mS

檢測間距H2：≤8mm  工作間隔H1：≥20mm （10mm/埋入式/二線）

DOB-1B30LS15PA/L-D3Y3轉速傳感器200MA

三、裝置及接線

1、本安裝裝置時，使其軸線處于程度位置。

2、將裝置支架銜接在膠帶機中間架上，然后用螺栓將本安裝固定在支架的裝置板上即可。

3、 本安裝帶有1.5米左右的四芯橡套電纜，用戶依據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運轉到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運轉狀態。假如膠帶發作打滑，帶速降正常速度的之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

4、由于常閉常開的轉換過程對應的速度差值較大，所以用戶可選擇運用常開（或常閉）種并在訂貨時闡明，如無請求，我廠將按常開點調試出廠。

5、本安裝出廠時已依據帶速及打滑率調整好，運用時勿需再調。

6、本安裝為非差動式，故在膠帶機啟動或停機過程中應不投入或投入無效，并應在控制線路設計中予以。
