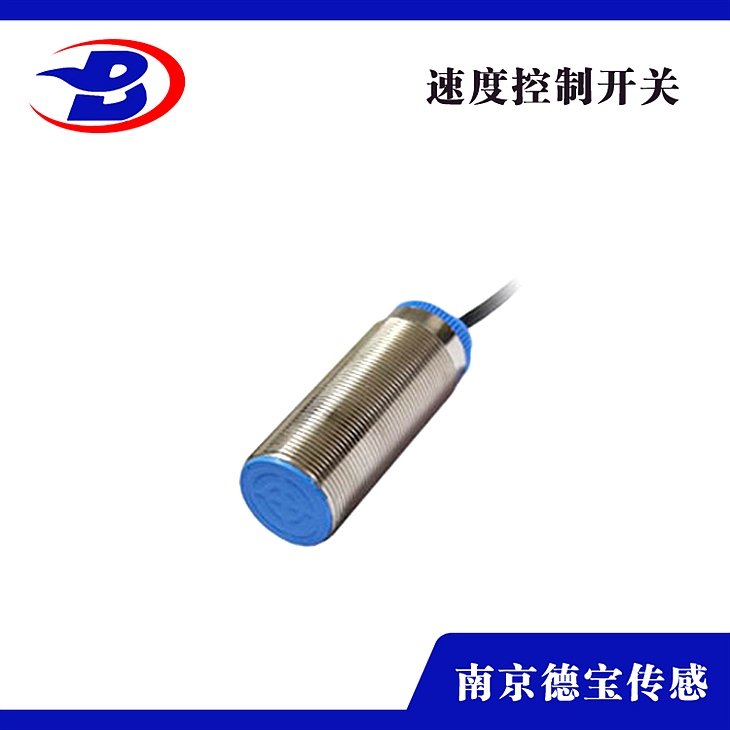

螺旋輸送機測速傳感器DOB-GB3005/L-APOG/US

螺旋保送機測速傳感器DOB-GB3005/L-APOG/US

產品闡明

速度開關的原理是讓由待監控部件產生的脈沖頻率與傳感器中的預置頻率停止比擬，當被測物體的頻率小于速度開關設定頻率時開關為翻開狀態；當被測物體的振動頻率大于速度開關設定頻率時開關為閉合狀態。主要用于皮帶保送機、提升機、螺旋保送機、給料機、卸料閥、研磨機、posuiji、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、轉動軸剪切和過載、傳動鏈(帶)零落等機械毛病能及時處置，起到維護設備減少損失的作用。

技術參數

工作電源：24VDC/110VAC/220VAC

緣電阻：＞500MΩ 輸出信號：開關量信號

環境溫度：-20℃~+60℃ 環境濕度：小于90

外型尺寸：Ф30×115mm 重    量：0.5Kg

：IP66 檢測速度范圍：1~200轉/分

跳脫時間：3-17秒 響應時間：＜2mS

檢測間距H2：≤8mm  工作間隔H1：≥20mm （10mm/埋入式/二線）

螺旋保送機測速傳感器DOB-GB3005/L-APOG/US

裝置及接線

1、本安裝裝置時，使其軸線處于程度位置。

2、將裝置支架銜接在膠帶機中間架上，然后用螺栓將本安裝固定在支架的裝置板上即可。

3、 本安裝帶有1.5米左右的四芯橡套電纜，用戶依據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運轉到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運轉狀態。假如膠帶發作打滑，帶速降正常速度的之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

4、由于常閉常開的轉換過程對應的速度差值較大，所以用戶可選擇運用常開（或常閉）種并在訂貨時闡明，如無請求，我廠將按常開點調試出廠。

5、本安裝出廠時已依據帶速及打滑率調整好，運用時勿需再調。

6、本安裝為非差動式，故在膠帶機啟動或停機過程中應不投入或投入無效，并應在控制線路設計中予以。

特性
1、非接觸式，無易損原件，運用壽命長；
2、，密封性好，可防水、放塵，防凝露；
3、強度了鋁合金密壓鑄外殼，抗壓，抗沖擊力強；
4、外殼經過烤漆噴塑處置，性強；
5、一體式設計，裝置便當，適用簡單，兩螺栓固定；
6、采用ARM單片機作為控制單元，反映速度，度，誤差小；
7、雙排數碼顯現，LED指示燈顯現，可現場察看與誤解；
8、度4~20mA 模仿量輸出
9、輕、重報警雙開關量輸出
10、采用接點容量繼電器輸出
