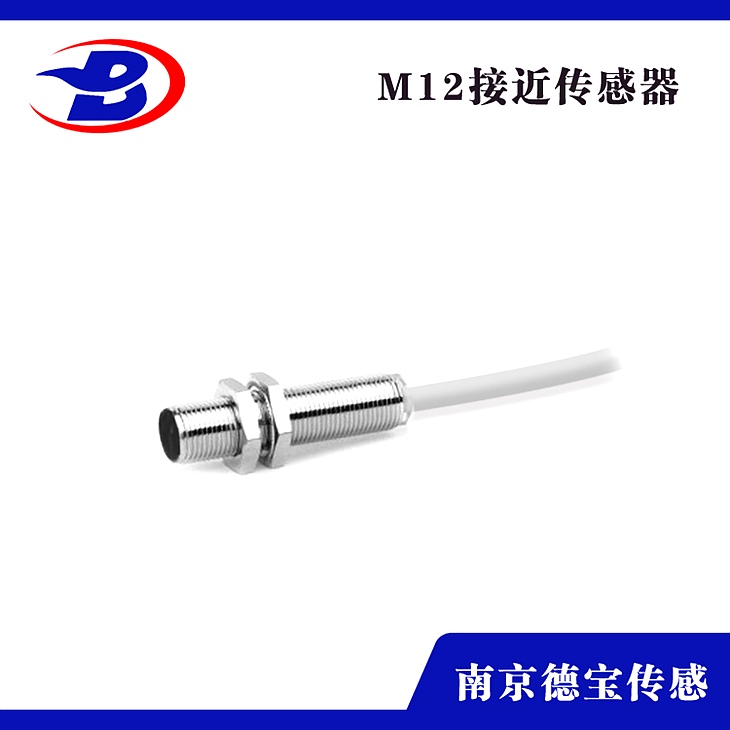

DOB-LH25-V40Y-L12DC24V電感式兩線常閉接近開關
DOB-LH25-V40Y-L12DC24V電感式兩線常閉接近開關
引見
1、是一種具有機械運動部件不直接接觸，能對位置的開關操作，當物體接近感應開關外表一定的間隔，不需求機械接觸，也不需求任何壓力就能使開關動作，從而驅動直流電或給電腦（PLC）安裝提供控制指令。
2、是開關型傳感器的一種（即無觸點開關），它既有行程開關特性，同時也具有傳感器的性能，頻率響應快，運用壽命長，抗干擾才能強等，并具有防水、防腐蝕、防震的特性。
3、品種很多，按不同類型分，有交流型和直流型；有常開型和常閉型；有電容式、電感式、霍爾式和干簧管式；有二線的、三線的，也有四線的、五線的；關于直流三線和四線制的，又分有PNP型和NPN型。
4、外圍普通有金屬螺紋，埋入式的指感應頭全包在金屬螺紋里；非埋入式是指感應頭會顯露金屬螺紋。
5、假如被檢測物體緊貼外表，就能夠采用埋入式；假如檢測物體懸空，可采用非埋入式。
技術參數
M12 M18 M18 M30 M30
檢測間隔 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %
應差間隔 檢測間隔的15%以下
檢測物體 金屬
規范檢測物體 金屬12×12×1mm 金屬18×18×1mm
金屬45×45×1mm
金屬30×30×1mm
金屬70×70×1mm
頻率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz
電源電壓 DC12～24V脈動 10%以下（DC10～30V）
接線圖
1、有兩線制和三線制之區別，三線制又分為NPN型和PNP型，它們的接線是不同的。
2、兩線制的接線比擬簡單，與負載串聯后接到電源即可。
3、三線制的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型，應接到電源正端；關于PNP型，則應接到電源0V端。
4、負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。
5、需求特別留意接到PLC數字輸入模塊的三線制的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要選用NPN型；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要選用PNP型。千萬不要選錯了。
6、兩線制受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予思索。三線制雖多了一根線，但不受剩余電流之類不利要素的攪擾。
7、有的廠商將的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。
