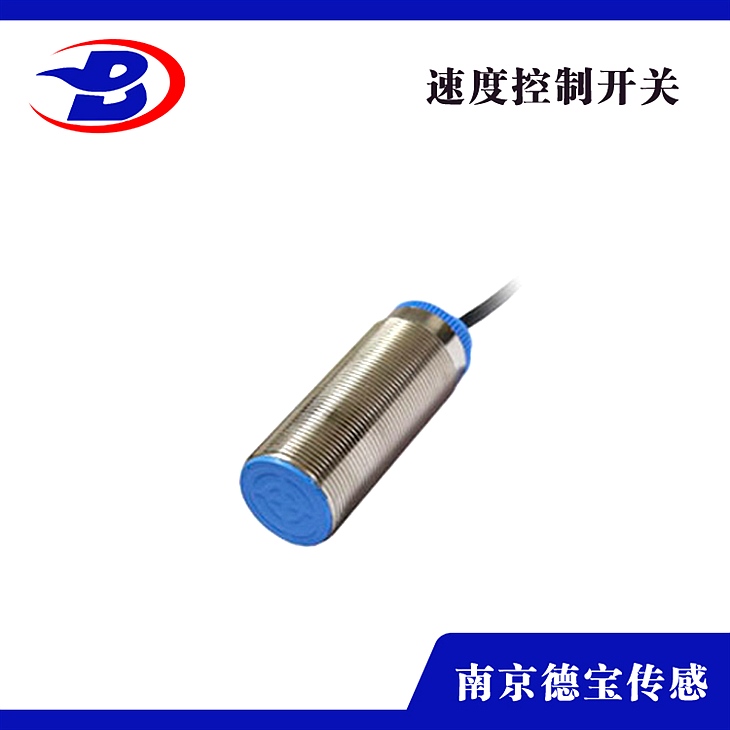

DOB-OKGYZB/NYF/L-VAC1旋轉式速度開關

DOB-OKGYZB/NYF/L-VAC1旋轉式速度開關

工作原理

1、旋轉探測儀裝置在被傳動軸旁，被傳動軸裝有檢測片。

2、當電動機運轉時，經過傳動安裝差遣被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。

3、旋轉探測儀接納到檢測片的平均距離脈沖信號，此時旋轉探測儀為閉合狀態，經過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。

4、當設備發作卡轉，堵轉、皮帶打滑、傳動帶零落毛病時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接納不到檢測片的平均距離脈沖信號。

5、在工藝時間內（5秒）未接納到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，牢靠的維護設備(此產品接納檢測片轉動信號與電機大小無關)。

性

1、啟動時間和檢測時間分開！為了避開設備在啟動時轉速遲緩而設計的（啟動時間為10秒）！當設備正常運轉后自動切換到檢測時間設定（檢測時間是人為設定0.5-10秒）！

2、寬電壓設計24VDC-220VAC交直流兩用！以順應不同場所的運用，需配置中間繼電器24VDC-220VAC。

3、H2檢測間隔增大到10mm改良以往間隔短不牢靠的問題。

裝置闡明

1、一切的傳動安裝、如螺旋保送機、提升機、皮帶保送機，拉鏈機、等都應在其被傳動處(機器尾端)停止裝置。

2、機械裝置工序，拆下端蓋，在端蓋鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm

裝置及接線

1、本安裝裝置時，使其軸線處于程度位置。

2、將裝置支架銜接在膠帶機中間架上，然后用螺栓將本安裝固定在支架的裝置板上即可。

3、 本安裝帶有1.5米左右的四芯橡套電纜，用戶依據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運轉到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運轉狀態。假如膠帶發作打滑，帶速降至正常速度的之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

4、由于常閉至常開的轉換過程對應的速度差值較大，所以用戶可選擇運用常開（或常閉）之一種并在訂貨時闡明，如無請求，我廠將按常開點調試出廠。

5、本安裝出廠時已依據帶速及打滑率調整好，運用時勿需再調。

6、本安裝為非差動式，故在膠帶機啟動或停機過程中應不投入或投入無效，并應在控制線路設計中予以***。
