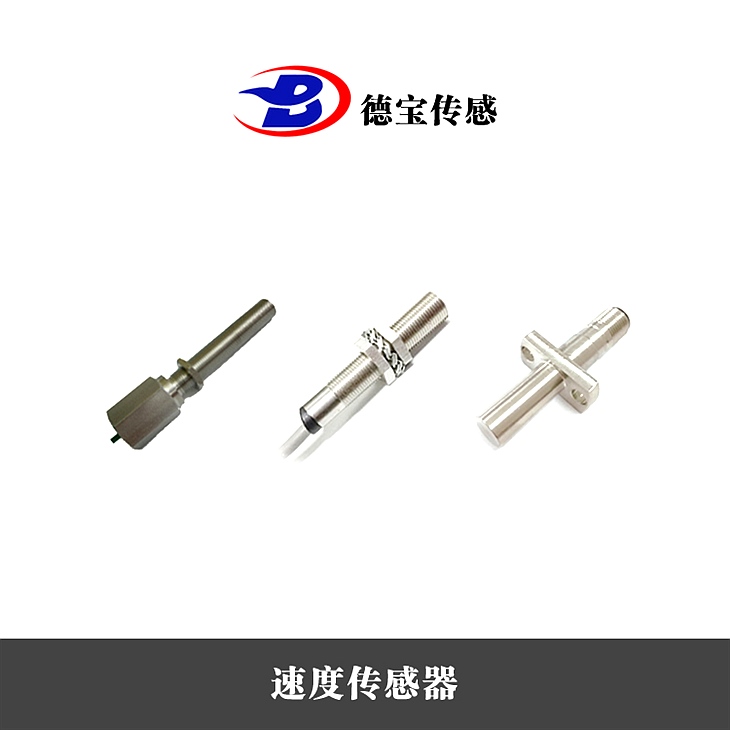

DOB-YHSJ/L-D-BMNJ裝卸車船機旋轉速度傳感器
DOB-YHSJ/L-D-BMNJ裝卸車船機旋轉速度傳感器
技術參數
1、工作電源：24VDC/110VAC/220VAC
2、絕緣電阻：＞500MΩ 輸出信號：開關量信號
3、環境溫度：-20℃~+60℃ 環境濕度：小于90
4、外型尺寸：Ф30×115mm
5、重量：0.5Kg
6、跳脫時間：3-17秒
7、響應時間：＜2mS
8、檢測間距H2：≤8mm
9、工作間隔H1：≥20mm（10mm/埋入式/二線）
裝置闡明
1、一切的傳動安裝、如螺旋保送機、提升機、皮帶保送機，拉鏈機、等都應在其被傳動處(機器尾端)停止裝置。
2、機械裝置工序，拆下端蓋，在端蓋鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm
裝置及接線
1、本安裝裝置時，使其軸線處于程度位置。
2、將裝置支架銜接在膠帶機中間架上，然后用螺栓將本安裝固定在支架的裝置板上即可。
3、 本安裝帶有1.5米左右的四芯橡套電纜，用戶依據標號接線即可。1、3為常開接點，1、2為常閉接點。
當膠帶機啟動后運轉到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運轉狀態。假如膠帶發作打滑，帶速降至正常速度的70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。
4、由于常閉至常開的轉換過程對應的速度差值較大，所以用戶可選擇運用常開（或常閉）之一種并在訂貨時闡明，如無請求，我廠將按常開點調試出廠。
5、本安裝出廠時已依據帶速及打滑率調整好，運用時勿需再調。
6、本安裝為非差動式，故在膠帶機啟動或停機過程中應不投入或投入無效，并應在控制線路設計中予以***。
