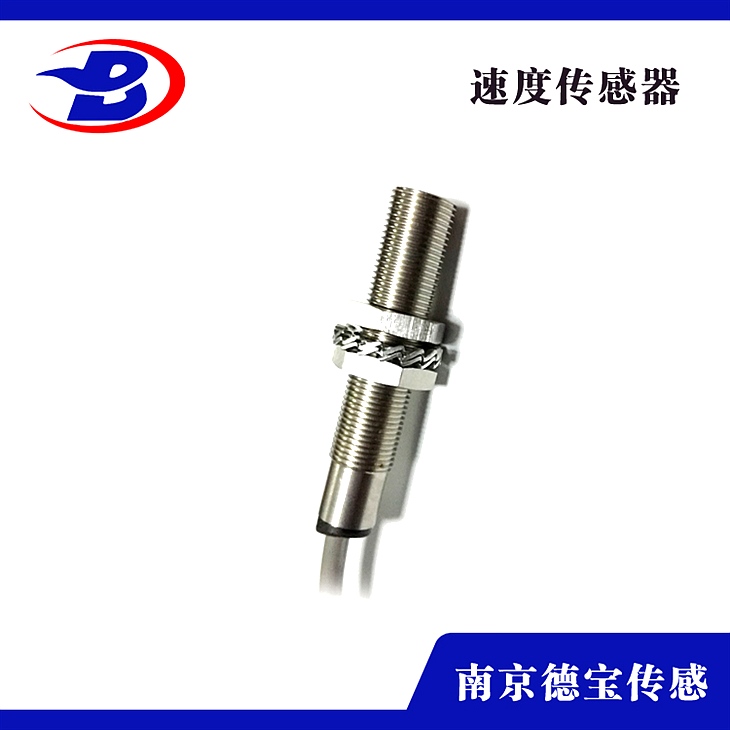

DOB-L/DA215S 速度傳感器 齒輪測速傳感器

產品名稱：旋轉探測器

產品型號：DOB-L/DA215S 速度傳感器

〖簡 介〗：DOB-L/DA215S 速度傳感器（又名轉動傳感器、零速開關、堵轉開關），用于檢測設備的“旋轉”或“停轉”?？蔀橛嬎銠C(jī)及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、輸送機等機械傳動設備，能有效地檢測出設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的

一、工作原理

DOB-L/DA215S 速度傳感器，電感接近開關檢測。只需在軸、輪的檢測處人為制造“金屬凸起”或安裝“金屬檢測片”，將XZ-A/D型旋轉探測器靠近檢測處安裝即可。當被傳動軸、輪轉動，旋轉探測器檢測到變化的“旋轉脈沖”時，呈現“接通”狀態。當設備發生故障時，旋轉探測器檢測不到“旋轉脈沖”的時間超過“停轉信號滯后時間”的情況下，呈現“斷開”狀態。

二、主要特點：

    1、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。

    2、一體化結構，免設置、調試，安裝簡單。

    3、兩線制，繼電器作負載，提供隔離無源觸點信號給計算機或直接用于設備保護，旋轉時繼電器吸合。

    4、具有負載短路保護功能——誤將旋轉探測器直接接電源不會損壞旋轉探測器。

    5、XZ-A型旋轉探測器既能驅動小型繼電器，又能直接驅動40A及以下的接觸器；能適用于AC220V和AC380V線路中。可直接串接于電氣控制電路中的自保觸點上。

    6、配有狀態指示燈。設備正常運行時，指示燈“閃爍”；停機時，指示燈“常亮”。

三、技術參數：

    1、檢測轉速范圍：（8～1500）轉/分（轉速低于8轉/分時，可增加“信號生成點”）。

    2、“停轉信號”生成滯后時間選值：1秒、2秒、4秒、8秒。

    3、旋轉探測器檢測距離：近距離間隔（1～15）mm（金屬凸起高度：≥15mm）。

    4、首次得電最長死區時間：4秒＋“停轉信號生成滯后時間”（剛得電時，且無脈沖，旋轉探測器呈現“接通狀態”的時間）。

    5、工作環境：溫度 -10℃～+50℃。  防護等級：IP66。

    6、供電電壓：XZ-D型  DC 24V；工作電流≤150 mA。
