DOB-RC-D06NH/L防水速度開關旋轉傳感器 速度開關

速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器工作電源即可工作，當膠帶機運行速度于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。

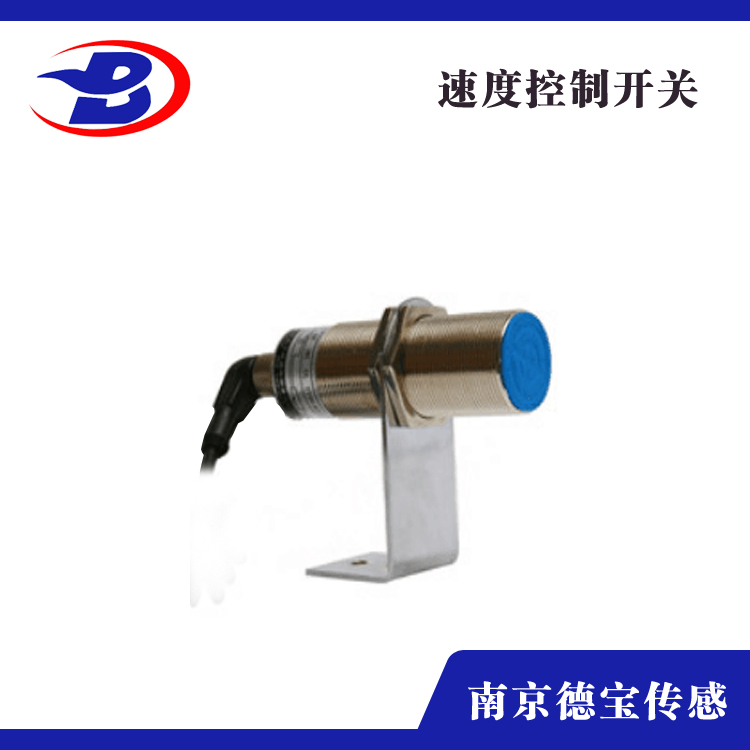

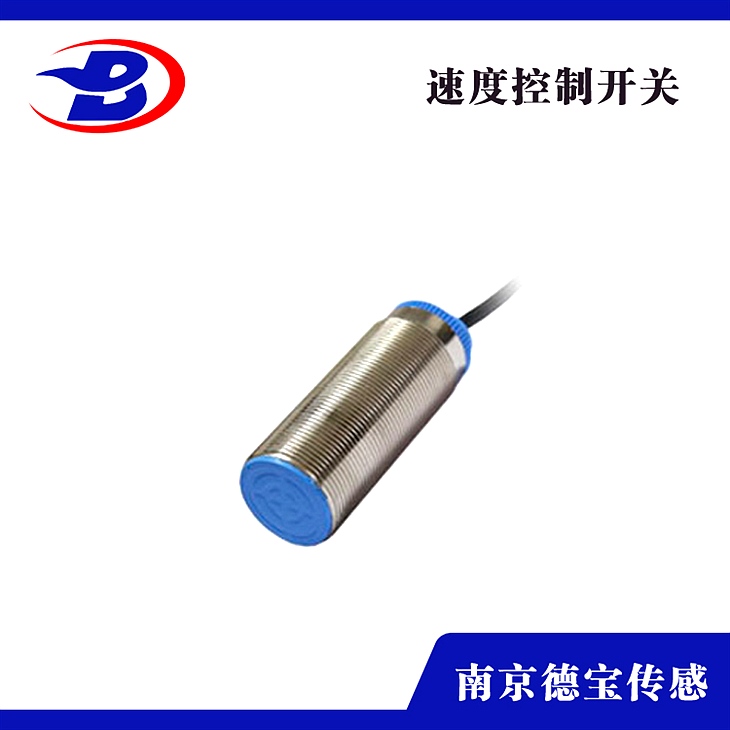

RC-D06NH防水速度開關旋轉傳感器

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降正常速度的之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

4、由于常閉常開的轉換過程對應的速度差值較大，所以用戶可選擇使用常開（或常閉）種并在訂貨時說明，如無要求，我廠將按常開點調試出廠。

5、本裝置出廠時已根據帶速及打滑率調整好，使用時勿需再調。

6、本裝置為非差動式，故在膠帶機啟動或停機過程中應不投入或投入無效，并應在控制線路設計中予以。
