打滑保護裝置
一、產品概述

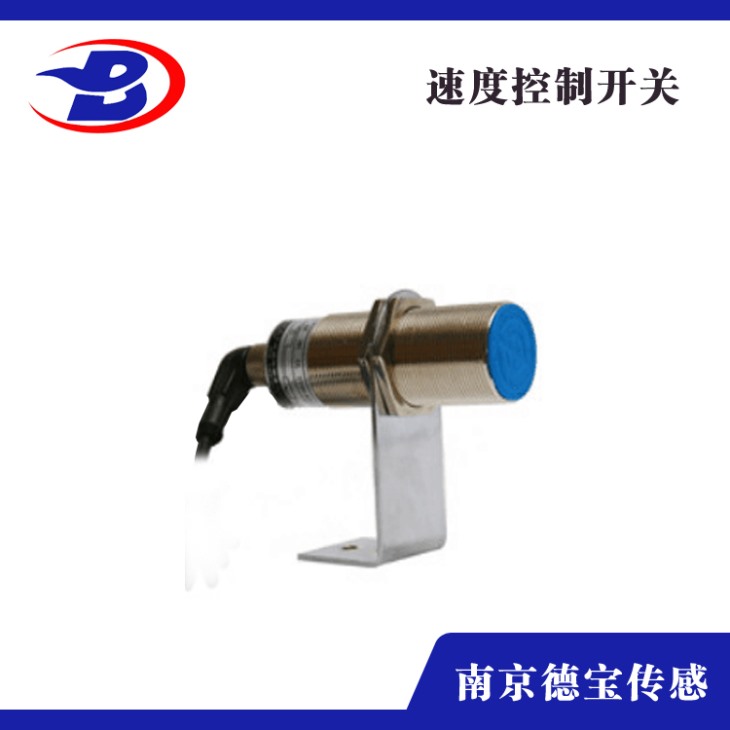

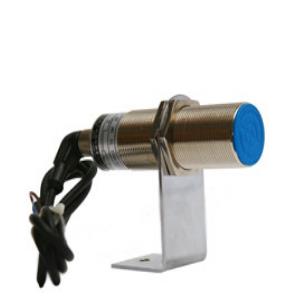

DOSD-III型旋轉探測儀(俗稱低速開關、速度開關、亦稱轉動傳感器、打滑開關保護裝置)。該產品主要針對客戶現場的實際需求而研制，產品用電范圍廣泛，24VDC─110VAC─220VAC均能應用（不同電壓等級配置不同電壓的中間繼電器），給用戶帶來采購統一，安裝便利，互換性好的優點。產品對電機及機械傳動裝置常出現的堵轉、卡轉、超載、慢轉，皮帶打滑、傳動鏈(帶)脫落、傳動軸斷裂等電氣及工藝出現的故障均能有效及時的處理?？善鸬奖Ｕ仙a(chǎn)，維護設備的作用。
二、產品用途
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
三、工作原理
DOSD-III型旋轉探測儀型旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片(參見圖一)。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見圖三)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，KJT－11801型旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備 (此產品接收檢測片轉動信號與電機大小無關)。
四、產品特點
·工作電壓范圍廣，交直流通用
·結構簡單實用、性能穩定可靠
·防塵、防震、防潮
·體積小、重量輕、壽命長
·輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
·性價比高，安裝方便，免維護
·特別適用于生產環境惡劣的場所
五、技術參數
工作電源：24VDC/110VAC/220VAC負載電流：≤5A絕緣電阻：＞500MΩ輸出信號：開關量信號環境溫度：-20℃~+60℃環境濕度：≤90%外型尺寸：Ф30×80mm重 量：0.5Kg防護等級：IP66檢測速度范圍：1~200轉/分跳脫時間：3-17秒響應時間：＜2mS檢測間距H2：≤8mm 最小安全工作距離H1：≥20mm
六、安裝說明
所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、破碎機等都應在其被傳動處(機器尾端)進行安裝，見圖一。
注意：圖一中旋轉探測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。
七、機械安裝工序
l、拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ5孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架
2、在軸頭上鉆Φ5孔，攻絲M6、深10-15mm
3、旋緊雙頭螺桿
4、裝端蓋
5、裝檢測片，H1≥20mm并用螺母固定
6、安裝旋轉探測儀、調整H2=4mm
有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離)。
