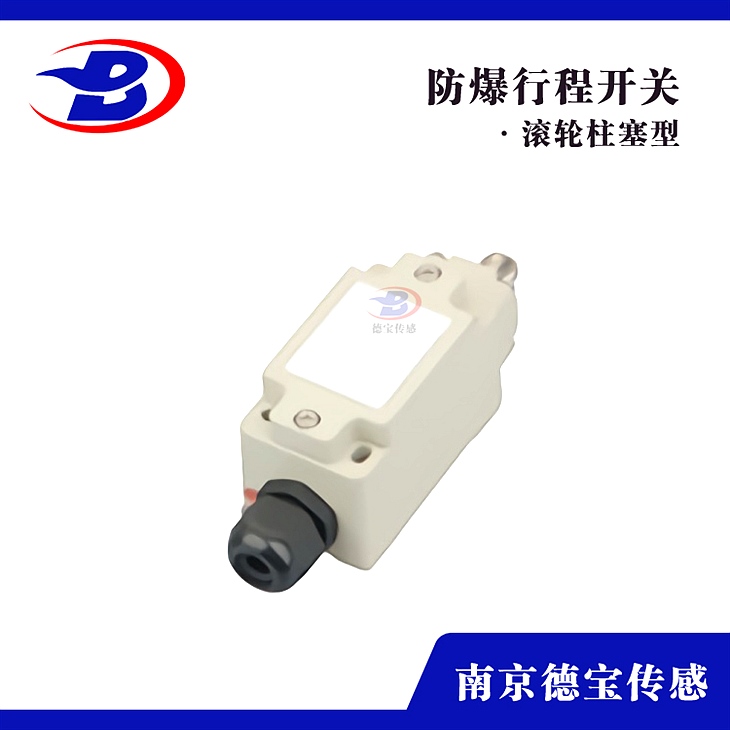

DOB-GX/L-M1524LAEX防爆耐溫行程開關

DOB-GX/L-M1524LAEX防爆耐溫行程開關

產品闡明

行程開關，位置開關（又稱限位開關）的一種，是一種常用的小電流主令電器。應用機械運動部件的碰撞使其觸頭動作來完成接通或分?jǐn)嗫刂齐娐罚竭_(dá)一定的控制目的。通常，這類開關被用來xian制機械運動的位置或行程，使運動機械按一定位置或行程自動中止、反向運動、變速運動或自動往復運動等。

DOB-GX/L-M1524LAEX防爆耐溫行程開關

構造方式

行程開關按其構造可分為直動式、滾輪式、微動式和組合式；

直動式行程開關

動作原理同按鈕相似，所不同的是:一個是手動，另一個則由運動部件的撞塊碰撞。當外界運動部件上的撞塊碰壓按鈕使其觸頭動作，當運動部件分開后，在彈簧作用下，其觸頭自動復位。

DOB-GX/L-M1524LAEX防爆耐溫行程開關

滾輪式行程開關

當運動機械的擋鐵(撞塊)壓到行程開關的滾輪上時，傳動杠連同轉軸一同轉動，使凸輪推進撞塊，當撞塊碰壓到一定位置時，推進微動開關速動作。當滾輪上的擋鐵移開后，復位彈簧使行程開關復位。這種是單輪自動恢復行程開關。而雙輪旋轉式行程開關不能自動恢復，它是依托運動機械反向挪動時，擋鐵碰撞另一滾輪將其恢復。

在實踐中，將行程開關裝置在預先布置的位置，當裝于機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，完成電路的切換。因而，行程開關是一種依據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕相似。

行程開關能夠裝置在相對靜止的物體如固定架、門框等，簡稱靜物上或者運動的物體如行車、門等，簡稱動物上。當動物接近靜物時，開關的連桿驅動開關的接點惹起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。由開關接點開、合狀態的改動去控制電路和機構的動作。

產品特性

1、本系列產品為鑄鋁合金外殼，采用的溫一次壓鑄成型工藝，壓鑄產品外表潤滑，外形美觀大方，手感好，金屬構造組織細密、無氣泡、無砂眼，抗沖擊性能好，產品外殼防爆性能耗，產品上有直接壓制而成的防爆標志。

2、產品外表經過速拋丸等系列處置后，采用的壓靜電噴塑工藝停止外表噴塑，塑層附著力強，防腐、抗氧化、日照性能明顯提。

3、有轉動式和直動式兩種觸頭方式可供用戶選擇。

4、轉動式的超行程大于30°，動作行程小于40°，操作力不大于13.7N，差程小于等于25°。

5、直動式超程大于4mm，動作行程小于5mm，操作力不大于61.8N，差程小于53mm。

6、電纜或鋼管布線均可。

按用處分

普通用處行程開關:如JW2、JW2A、LX19、LX31、LXW5、3SE3等系列。主要用于機床及機械、自動線的限位和程序控制。
