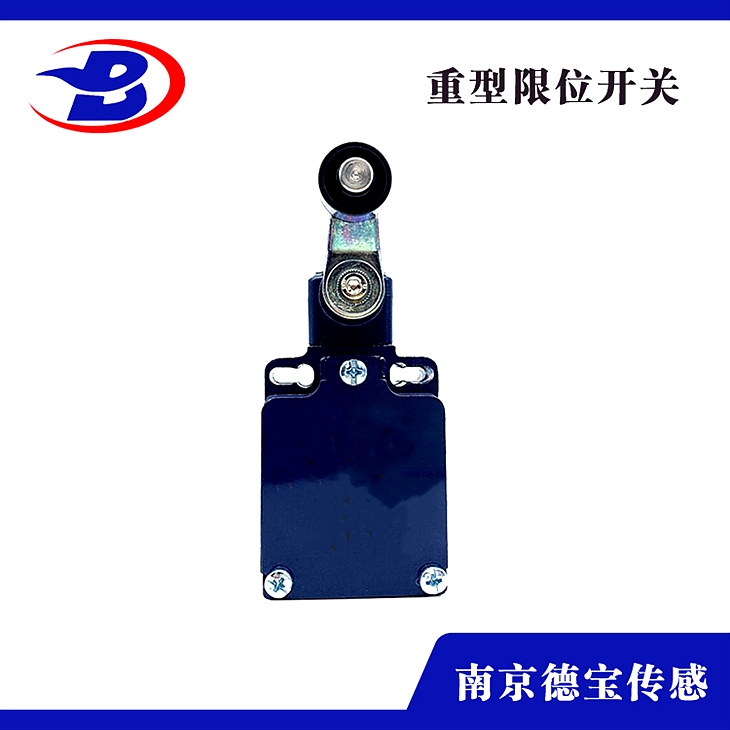

DOB-M3K330/L-11Y雕刻機限位開關

DOB-M3K330/L-11Y雕琢機限位開關

產品闡明：

位置開關(又稱限位開關)的一種，是一種常用的小電流主令電器。應用機械運動部件的碰撞使其觸頭動作來完成接通或分?jǐn)嗫刂齐娐?，到達一定的控制目的。通常，這類開關被用來xianzhi機械運動的位置或行程，使運動機械按一定位置或行程自動中止、反向運動、變速運動或自動往復運動等。

限位開關大致上是由五個構成要素組成的。

內置微動開關驅動機構

關于限位開關來說，微動開關的驅動機構是與密封性能和動作特性直接相關的重要局部。其結構分為三類，如下表所示。

1、活塞型

依據密封辦法不同，有表中的A型和B型2個品種。A型是用O型環 或薄膜密封的，由于密封橡膠沒有外露，在抵抗工作機械的切割碎 屑方面功用較強大，但其背面影響是，有可能會將砂子、切割粉末 等壓入活塞的滑動面。B型固然不會把砂子、切割粉末等壓入，且 密封性能于A(yíng)型，但由于火熱的切割碎屑飛濺過來，有可能會損 壞橡膠帽。因而，要依據運用場所的不同***A型或B型。而柱塞 型依然經過柱塞的往復運動緊縮或吸進空氣。為此，假如長時間將柱塞壓入，限位開關內的緊縮空氣逸失，內部 壓力將與大氣壓相同，即便急于讓柱塞復位，柱塞卻有緩慢復位的 傾向。為了防止發作這種毛病，設計時，依據柱塞的壓入將空氣的 緊縮量控制在限位開關內部全部空氣量的20以?xún)?nèi)。另外，為了延 長微動開關的壽命，在這一結構內部設置了一個OT吸收機構，該 OT吸收機構采用OT吸收彈簧，用以吸收剩余的柱塞的行程。該機 構相關于柱塞的運動，在中途中止按壓微動開關輔助柱塞的行程。

2、鉸鏈擺桿型

在擺桿端部（滾珠），柱塞的行程量依據擺桿的比例擴展，因而， 普通不運用OT吸收機構。

3、旋轉擺桿型

舉一個典型的示例，來示例WL的結構，但除此之外，還有兩個類 型：將復位柱塞的功用賦予柱塞的類型；經過線圈彈簧獲取復位 力、用凸輪帶動輔助柱塞的類型。

DOB-M3K330/L-11Y雕琢機限位開關

構造：

限位開關分工作限位開關和限限位開關，工作限位開關是用來給出機構動作到位信號的。限限位開關是避免機構動作超出設計范圍而發作事故的。工作限位開關裝置在機構需求改動工況的位置，開關動作后，給出信號，停止別的相關動作。限限位開關裝置在機構動作的*遠端，用來維護機構動作過大呈現機構損壞。

限位開關，指為維護內置微動開關免受外力、水、油、氣體和塵埃等的損傷，而組裝在外殼內的開關，特別適用于對機械強度和環境順應 性有請求的中央?！⊥庑未笾路譃闄M向型、豎向型和復合型。下圖表示典型的豎向型限位開關的結構。限位開關大致上是由五個構成要素組成的。
