掃描式熱金屬檢測器

?掃描式熱金屬檢測器

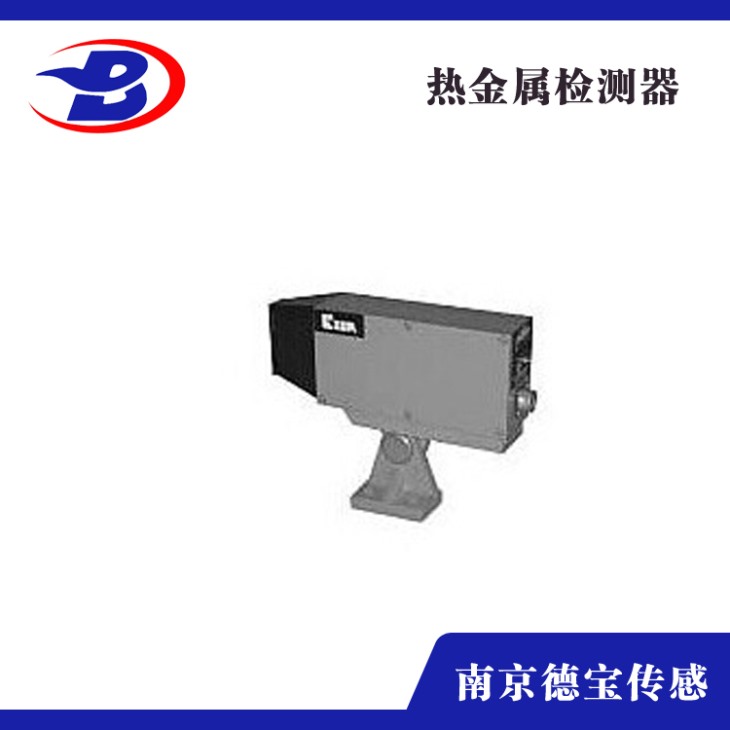

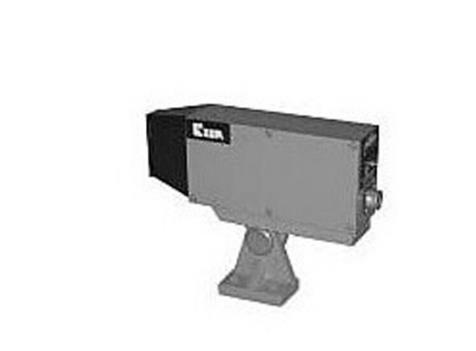

掃描型熱金屬檢測器HMD500系列、HMD600系列是為鋼鐵制造過程中的自動化而設計,獨特的設計和堅固的結構適用于各種惡劣的重工業環境。 主要用于在連鑄和熱軋制造過程中跟蹤任何形狀的熱金屬(線 材,棒材,帶材,厚板,方坯,板坯等)。

工作原理

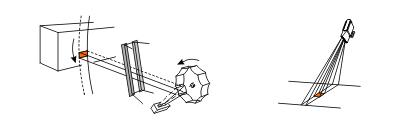

掃描型熱金屬檢測器光學區域被一個帶有多面棱鏡的旋轉鼓掃描。如果一個熱金屬穿過傳感器的視場,熱金屬發出的紅外光被反射到光電探測器上,光電探測器將光信號轉換成電信號,該信號經過電子線路處理,轉換成輸出信號。

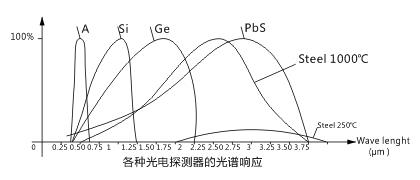

掃描型熱金屬檢測器采用的是硫化鉛 (PbS) 探測器。不同光電探測器產生的光譜響應比較顯示出硫化鉛光電探測器對熱金屬有很強的探測能力。它的輸出能足夠探測到低至250°C的金屬。

?

特點

大的縱向視場使得安裝調整方便,同時更可靠的檢測,而不管工件的縱向位置如何。

窄的橫向視場確保精確的檢測。

小的解析光束（瞬時視場）確保可靠的檢測。

所有這些特點最終帶來了精確和可靠的檢測,無論工件的尺寸、溫度如何,或是檢測距離以

及工件在掃描視場中的位置如何。

定位

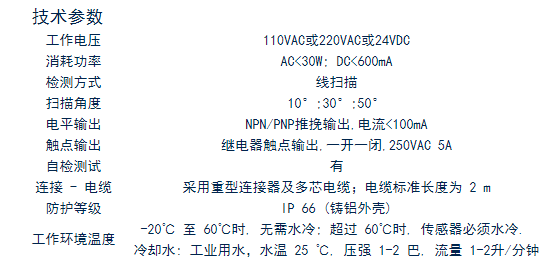

和目標之間的安裝距離通常沒有嚴格的要求，主要依靠選擇的掃描角度（10，30，或50 度），只要覆蓋整個控制區域。掃描角度10°30°50°響應時間1 ms2 ms4 ms橫向角度可調，最大 3° 光譜范圍1 至 3 μm， 靈敏度峰值位于 2.2 μm目標溫度普通>400℃,最低250℃掃描角度應根據具體應用對檢測范圍的要求來確定。

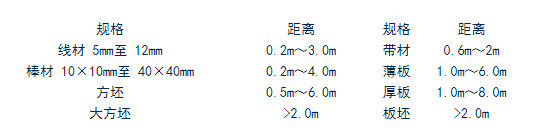

傳感器和各種工件之間的最佳距離 (與溫度有關)：

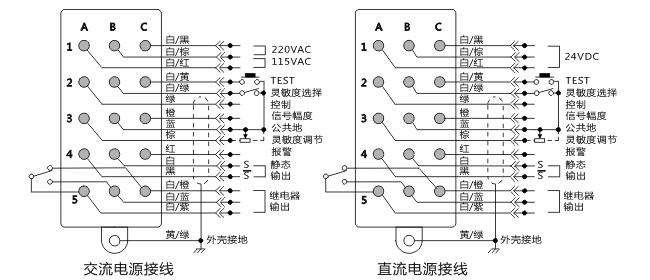

電氣連接

調試

控制面板位于傳感器后面的保護蓋板下面：

LED 指示燈

綠色：沒有探測到目標,正常待機狀態

紅色：表示探測到目標

橙色：信號飽和或窗口玻璃被污染

不亮：報警指示燈

測試與激光指示

測試按鈕,產生一個激勵信號,并激活可見激光定位。

靈敏度調節,順時針增大,提高目標紅外輻射放大增益。

閥值調節,用來調節觸發信號閥值,順時針提高觸發靈敏度。

靈敏度切換開關：選擇高靈敏度或普通靈敏度(高靈敏度用于探測低溫物體)。
