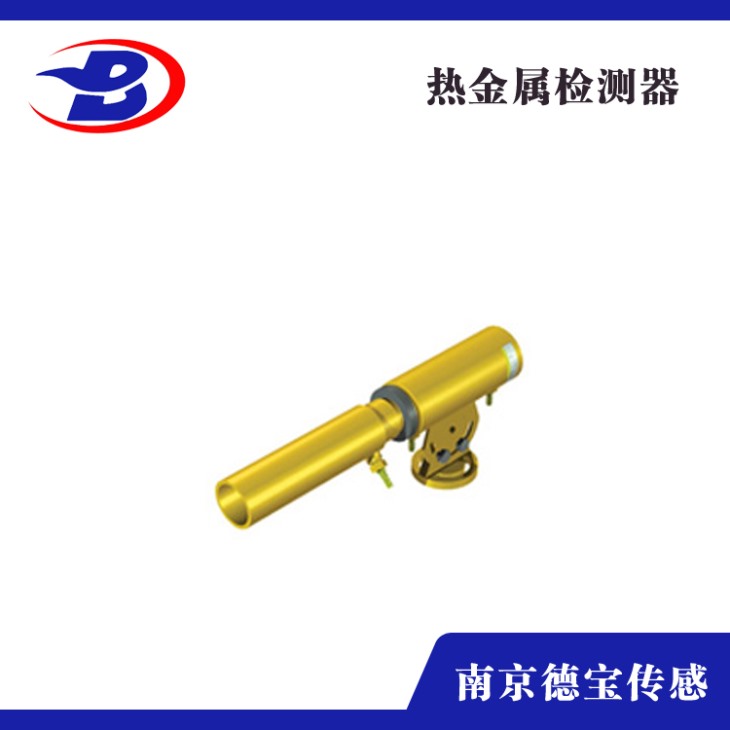

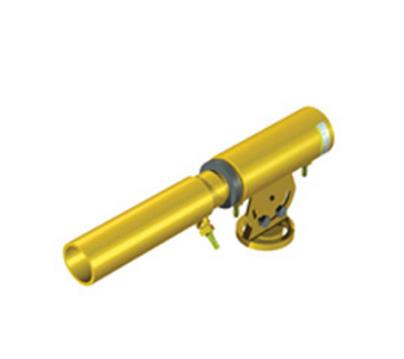

?熱金屬檢測器DOB-HMD2A系列

熱金屬檢測器DOB-HMD2A系列主要用于冶金工業系統中，通過對高溫工件的檢測，判斷工件的運動位置，輸出一控制用開關信號。

它具有以下特點：

(1) 可在較惡劣的環境下工作(如高溫、潮濕、水霧，粉塵等惡劣環境中)。

(2) 可長時間連續可靠工作。

(3) 本檢測器為電源、控制器、輸出一體化，安裝方便。

靈 敏 度：順時針旋轉，由低到高；

保 護：直流輸入極性保護，電平輸出短路及過載保護；

操作角度：方位角±45°，俯仰角±45°；

激光瞄準：根據用戶要求，可加裝紅色激光瞄準裝置，便于安裝調整。

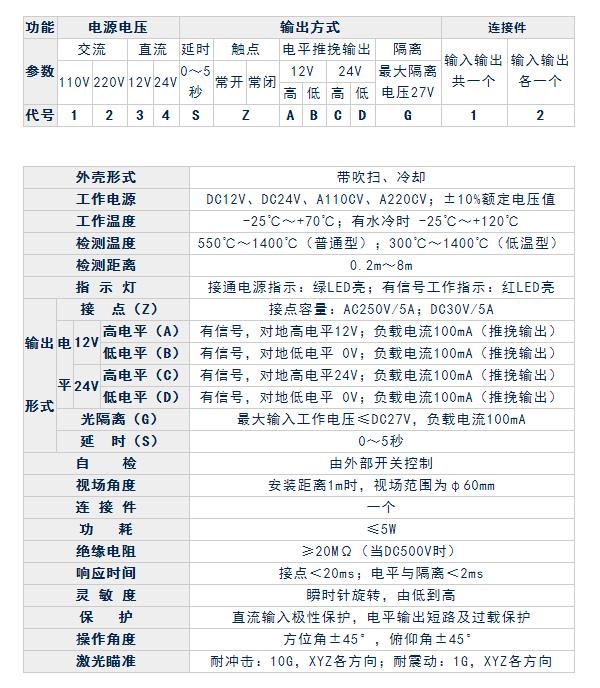

規格參數：

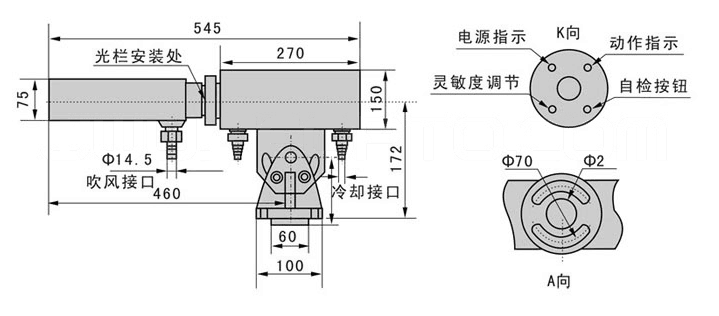

外形尺寸：

工程安裝：

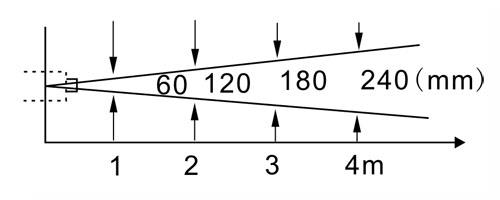

視場角度：

本檢測器在現場安裝時，可根據視場范圍，還料品種來設置距離，用目測法對準。

HMD熱金屬檢測器均有一定的視場范圍，對于任何一種HMD均應有保證被測物體移動范圍在HMD的視場內。

HMD檢測視場范圍和設置距離參照表如下圖，視場范圍如有特殊要求，可定制。

附件使用：

光欄：

為了使HMD能適合各種條件工作，配有四種光欄板(Φ2、Φ4、Φ8、Φ16)，可用來改變視場范圍的大小。

冷卻接口：

冷卻接口是用來通冷卻水的，在檢測器安裝位置周圍溫度達到70℃以上時，要進行水冷，水壓為0.3MPa。

吹掃接口：

檢測器視場內水汽、煙塵時，檢測器靈敏度降低，設置時應盡量注意。為了防止這種現象，防塵筒的吹掃口應加上0.3MPa壓縮空氣。

配線：

a、從檢測器到電氣室的電纜應盡量使用屏蔽電纜。

b、檢測器到控制室連接的電纜，要在200m以內，不可過長。

c、電纜經過較高溫度區時須采取安全防護措施。

輸出接線：

電平輸出：

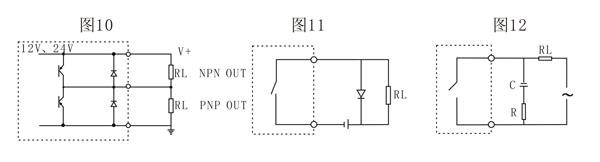

電平輸出采用NPN / PNP晶體管推挽輸出，如圖10所示，但同一時刻只能接一種負載。

電平輸出的負載允許有兩種形式：阻性負荷和感性負荷。能提供的最大負載電流為100mA。

接點輸出：

冷卻接口是用來通冷卻水的，在檢測器安裝位置周圍溫度達到70℃以上時，要進行水冷，水壓為0.3MPa。

接點輸出的輸出級為繼電器的接點，使用時間注意，不要讓負荷的最大工作電流超過接點容量所允許的電流量，負荷的功率也不得超過接點容量。

接點工作有兩種方式：直流方式和交流方式。在兩種方式下對負荷的性質未能加限制，可接入阻性負荷或感性負荷，但是這兩種方式下使用上略有不同，如圖11所示，是直流方式的接線法，圖12是交流方式的接線法。

在直流方式使時，對于感性負載，應如圖10虛線所示加接續流二檢管，續流二級管選用0.5 A，三倍以上負載電壓。

在交流方式工作時，對感性負載，應如圖12中所示，加接R、C吸收電路。

隔離輸出：

隔離輸出是輸入信號經過光電隔離輸出的，它的輸出級采用NPN/PNP 型晶體管輸出形式供用戶選擇使用。

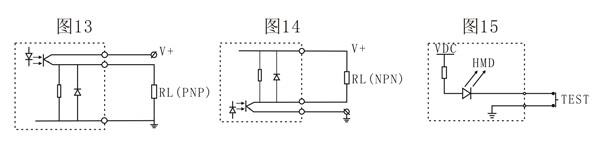

隔離輸出接線如圖13(PNP接線方式)和圖14(NPN接線方式)所示。

自檢：

電氣插頭中沒有兩根自檢線，通過外部開關短路接這兩根線，使內部紅外發光管點亮，即可實現自檢功能。

注：如要光隔離輸出或其他特殊要求說明，可定制。
