阻旋式料位檢測器

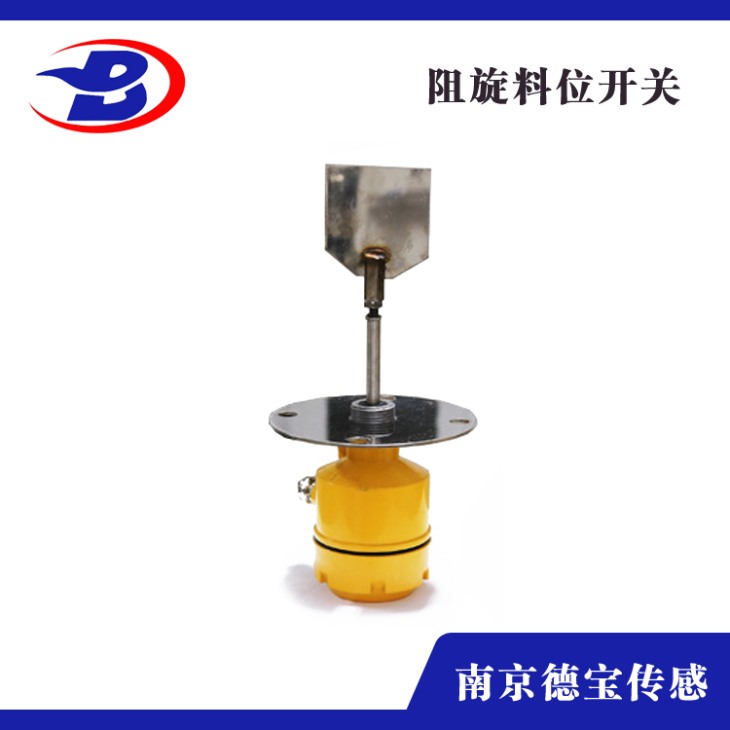

阻旋式料位檢測器DOB-ZLW

 接近開關廠家介紹阻旋式料位檢測器概述：

         本機適用于化學塑膠、制藥、飼料、水泥、糧食、面粉、電力、化工粉料等工礦。

  工作原理：

          阻旋式料位控制器之葉片是利用傳動軸與離合相接，在未接觸物料時，馬達保持正常運轉，當葉片接觸物料時，馬達會停止轉動，機構會同時輸出一點信號而測出料位高度或料倉堵塞信號。

 結構特點：

本機選用鋁合金鑄造，強度高，重量輕，安裝簡易。

全封閉性，室內室外都可使用。

獨特的油封設計可防止粉塵沿軸滲入。

扭力穩定可靠，且扭力大小可調節。

葉片承受過重負荷時，馬達回轉機構會自動打滑，確保馬達不受損壞。

不必從料倉上整件拆除，即可輕易的檢查維修內部零組件。

 技術參數：

電源：220VAC（A型），110VAC（B型），24VAC（C型）50/60Hz；

功率：3W

接點容量：SPDT  5A/250V（AC）

葉片轉速：I.R.P.M

絕緣電壓：AC 1500V*lminufe

測量扭矩：0.5-1.0Kg/cm

防護等級：IP66/ADC-12

環境溫度：標準-20℃ ～ 60℃；高溫+720℃

測量介質：粉狀或顆粒物料

輸出信號：觸點輸出；常開+常閉

 扭力調整：

         扭力彈簧是用來調整轉軸的輸出扭力，當被測物比重大時可將彈簧扭過調至強檔位置，此時葉片的靈敏度較好；反之，被當被測物比重小時可將彈簧調至愈弱位置，此時葉片的靈敏度較較佳。扭力彈簧請勿隨意改變，以免造成誤動作。

 安裝注意事項：

         為了防止使用仲物料的砸擊，側裝時應在檢測葉片上方的容器內安裝防護板。如果采用加長軸項置垂直安裝，則應在軸套外保護套筒（或應使葉片和軟軸所處位置不受到物料的直接砸擊）。為避免室外環境暴雨滲入，側裝時應使出線口垂直向下并旋緊上蓋。

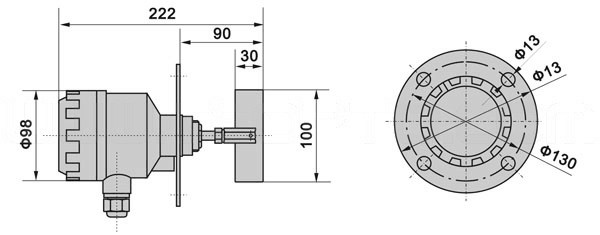

 外型尺寸

單位：mm
