紅外線光電開關種類詳細介紹

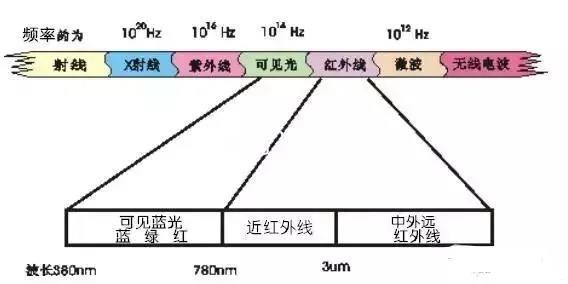

紅外線光電開關是一種電磁輻射，具有與無線電或X射線相同的特性。人眼可見的光波為380nm-780nm，發射波長為780nm-1mm的長光稱為紅外線。紅外光電開關優先使用接近可見光波長的近紅外光。

根據檢測方法的不同，紅外光電開關可分為

1.漫反射光電開關

漫反射光電開關是一種集發射和接收于一體的傳感器。當被測物體經過時，光電開關發射器發出的足夠數量的光反射到接收器上，光電開關產生開關信號。當被測物體表面亮度或反射率很高時，漫反射式光電開關是優先選擇的檢測方式。

2.反光板光電開關

反光板光電開關光電開關也是發射器和接收器的結合體。光電開關發射器發出的光通過反射鏡反射回接收器。當被檢測物體通過并遮光時，光電開關產生檢測開關信號。

3.對射式光電開關

對射式光電開關由結構上分離的發射器和接收器組成，其光軸相對定位。發射器發出的光直接進入接收器。當被測物體通過發射器和接收器之間并阻擋光線時，光電開關產生開關信號。當檢測對象不透明時，光電開關是可靠的檢測方式。

4.槽型光電開關

槽型光電開關通常是標準的U型結構。它的發射器和接收器位于U形槽的兩側，并形成一個光軸。當被檢測物體通過U形槽阻擋光軸時，光電開關產生檢測到的開關信號。槽式光電開關更可靠，適用于檢測高速變化，區分透明和半透明物體。

5光纖式光電開關

光纖開關使用塑料或玻璃光纖傳感器引導光線，以便在被檢測對象不在附近區域時進行檢測。光纖傳感器一般分為計數型和擴散型兩種。
