槽型光電開關應用特點介紹

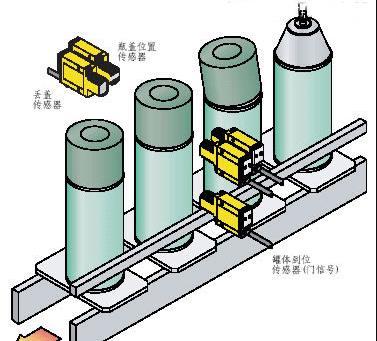

目前，各種光電開關廣泛應用于自動監控、自動控制、自動計數等生產領域。在實際應用中，光電開關的尺寸和形狀因使用場合和用途的不同而變化很大。槽型光電開關通常為標準的凹形結構，光電發射管和接收管位于凹形槽的兩側，并形成光軸。當被測物體通過凹槽并中斷光軸時，光電開關產生被測開關信號。槽光電開關可靠，適用于生產監控現場的高速變化檢測。光電開關的內部結構主要有NPN型和PNP型。光電開關的工作電流一般在5~20mA左右，工作電壓應低于30V，不同型號的光電開關輸出驅動電流相差很大，從幾百毫安到只有幾毫安不等。

當光電開關接通工作電源時，光電發射管發射紅外線，接收管處于通斷狀態。當屏蔽或物體通過“凹槽”時，接收管的紅外信號中斷，C、E極恢復阻斷狀態。當屏蔽或物體通過時，接收管再次接收到紅外信號，其C極和E極再次處于導通狀態。可根據不同的工作狀態設計不同的“高電平”或“低電平”輸出電路。
