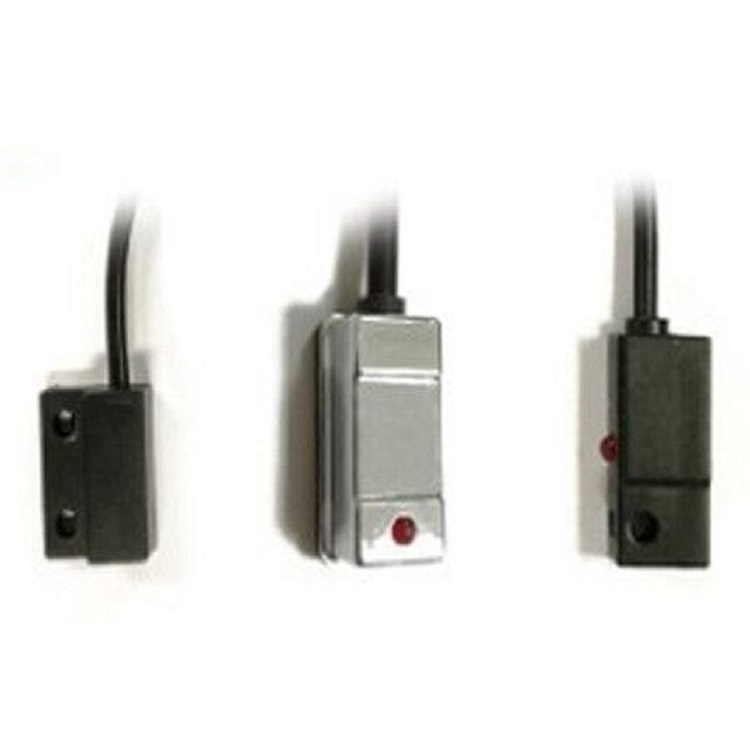

電子式磁性開關與干簧管式磁性開關的區別說明

從工作原理、生產工藝、性能參數等五個特點，快速了解固體電子磁開關與干簧管磁開關的區別。

1.工作原理

接觸式磁簧開關：當圓筒內的磁環進入開關的感應范圍時，在磁場的作用下，磁簧管內的兩個金屬簧片被磁化并相互吸引接觸在一起，然后電路導通向控制器發出信號；當磁環離開開關的感應范圍時，磁場開始減弱消失，兩個金屬簧片因磁場消失而分離，電路斷開，開關沒有信號輸出到控制器。

非接觸式電子開關：當氣缸中的磁環進入開關的感應范圍時，集成電路（IC）中磁電轉換元件（磁電阻）的輸出信號發生變化。該信號經放大器放大處理后，轉換成磁開關的通斷信號輸出到控制器。

2.生產工藝

接觸式簧片開關：由于注射溫度高、壓力高容易導致簧管的變化或損壞，通常采用人工灌裝AB膠生產；一直存在產量不穩定、生產周期長等問題。

非接觸式電子開關：通常采用注塑包裝工藝；半自動化生產提高了生產效率和產量，具有生產周期短、質量穩定的特點。

3.誘導間隔

接觸簧片開關：其感應范圍（作用范圍）由簧管的特性決定，一般在8-12mm左右，不能用于高精度定位場合。

非接觸式電子開關：電子開關感應是通過磁阻IC來檢測微米磁場的變化（0.001mm），靈敏度高，因此其感應范圍（動作范圍）是根據磁環的厚度來確定的，一般在4mm左右，可用于高精度場景定位。

4.電壓范圍的使用

接觸式磁簧開關：適用于5-240V工作環境，可兼容交流和直流，具有耐高壓特性。

非接觸式電子開關：大多數電子開關適用于5-30V的工作條件，須與直流電一起使用。然而，市場上有新的電子開關，它可以承受高達240V的高壓，并與交流和直流兼容。例如，ALF于2021年推出的“DFV”高低壓抗電壓電子開關。

5.感應速度

接觸簧片開關：工作開關頻率為200Hz，即磁開關完成一個完整的信號檢測和輸出需要5ms（ms）。如果氣缸中的磁環通過磁力開關的速度超過5ms，磁力開關將檢測不到磁環的位置，也不會發出信號。

非接觸式電子開關：工作開關頻率在1000Hz以上（有些芯片高達5000Hz），這意味著磁開關需要1毫秒才能完成完整的信號檢測和輸出。只要氣缸中的磁環以至少1毫秒的速度通過磁開關，磁開關就能檢測到磁環并發出信號。

6.優點/缺點總結

帶接觸簧片的開關：

優勢：

1.可適用于較寬的電壓范圍，可適用于AC/DC，耐壓可達240伏。

缺點：

1.磁簧玻璃易碎易裂，不經意碰撞或存放環境不當都會使靈敏度發生變化，使用時容易失效，更加細膩；

2.機械結構動作時間長，材料會疲勞，開關壽命短；

3.當磁場強或磁環強時，開關容易誤操作。當磁環的磁場弱到低于金屬簧片的小磁化值時，開關將不工作。

非接觸式電子開關：

優勢：

1.感應點準確，反應速度快，開關不會誤動或不動作；

2.抗振動、抗沖擊，具有較高的防護等級，比簧片開關使用壽命提高300%；

缺點：

1.市場上常見的電子開關只適用于30V（伏特）以下的電壓；
