NPN型和PNP型傳感器的接口和接線方法
NPN傳感器接口及接線方法

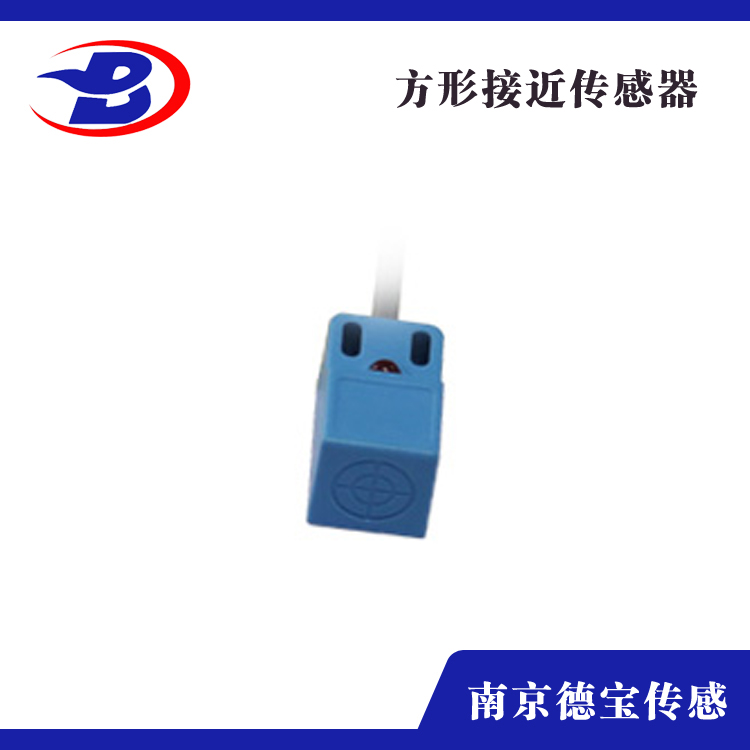

以接近傳感器為例，傳感器的主控制電路驅動npne晶體管提供信號輸出。當npne晶體管打開時，電流從集電極流入，從發射極流出，因此負載需要連接在棕色線(VCC)和黑色線(出)之間。當傳感器工作時，電流從VCC流向負載，然后流入NPN晶體管的集電極(C)，再從發射極(E)流出，回到GND。PLC的輸入端口通過光耦合器隔離。我們可以將光耦合器內部的LED作為負載，因此NPN傳感器需要與PLC接口連接，其公共端作為陽極。
PNP傳感器接口及接線方法
以接近傳感器為例，傳感器的主控制電路驅動PNP三極管提供信號輸出。當PNP三極管接通時，電流從發射極流入，從集電極流出，因此負載需要連接在黑線(出)和藍線(GND)之間。當傳感器工作時，電流從VCC流到PNP三極管的發射極(E)，從集電極流出，然后流入負載，再流回GND。PLC的輸入端口通過光耦合器隔離。我們可以將光耦合器內部的LED作為負載，因此PNP傳感器需要與PLC接口連接，公共端作為陰極。
