磁性接近開關如何實現雙極檢測？

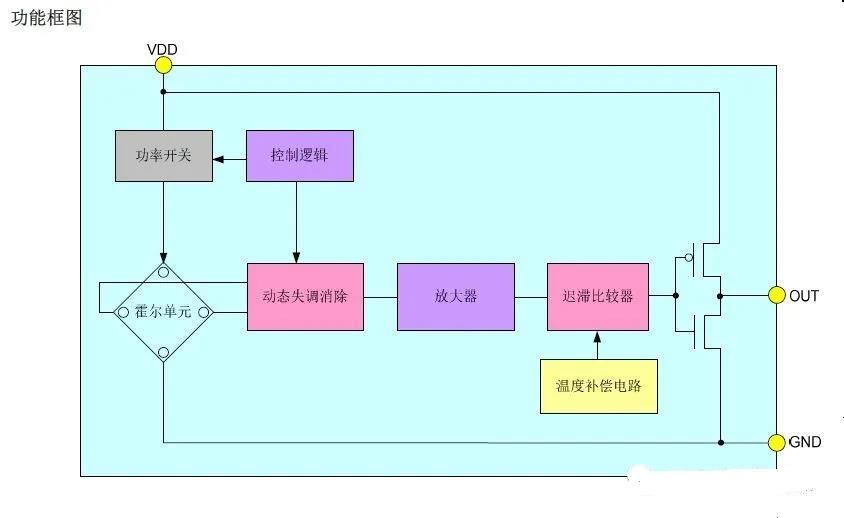

芯片封裝中的磁性接近開關沒有統一的標準，也可能由磁鐵的s極或N極觸發。當磁鐵嵌入固定時，用戶在維護和更換時需要區分磁鐵的極性，使用起來不方便。雙極性磁接近開關不需要區分磁極性，具有很大的靈活性和方便性。例如，全極性霍爾開關有一個磁場來區分所有極性。只要磁場的北極或南極靠近，它就可以打開。當磁場被抽離時，輸出關閉。與其他霍爾傳感器不同，霍爾傳感器不需要特定的北極或南極來操作，該組件識別磁極的難度較小。產品采用動態偏移技術，可除封裝應力、熱應力、溫度梯度引起的偏移電壓，提高器件一致性。

磁接近開關是一種單極霍爾效應開關集成電路。它的一個感應面對磁鐵的S極極為敏感。假設這個表面是S平面，那么另一邊對北極非常敏感。

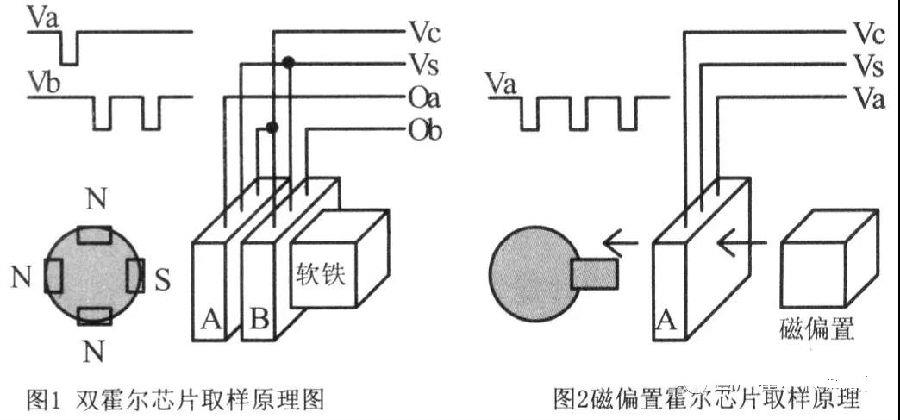

這兩個開關A型和B型磁接近開關芯片堆疊在一起，壓合一個芯片在前面，S朝外，芯片在B和N面朝外，兩個芯片的0、0B開路連接作為輸出，共用同一電源，并封裝在一個銅制羅盤器件中，作用是使芯片表面朝向磁極N或S、 結構原理，見圖1。

由于A芯片和B芯片來回堆疊，磁場須穿過B芯片的敏感表面，因此B芯片的靈敏度會明顯降低。實驗證明，磁體對底部B芯片的觸發距離比A芯片縮短了約1.5mm。為了補償B芯片靈敏度的降低，可以在其后面加入少量的鐵磁材料。稀土磁鋼的磁場可以無補償?shù)赝ㄟ^A芯片觸發B芯片，當S極靠近傳感器時，A芯片輸出；當N極靠近傳感器時，B芯片輸出。這樣，不管磁鐵的哪個磁極靠近傳感器，不管磁鐵的極性如何，都會有芯片輸出。雙極性開關霍爾效應傳感器的優點是不需要關心磁極性，傳感器具有很強的互換性，易于更換和維護。缺點是使用兩個芯片的成本略有增加，B芯片的工作距離略有縮短。
