接近開關在數控機床上的應用

所謂接近開關，是指預先設定物體與接近開關之間的距離時，能夠發出“動作”信號的開關。接近開關和物體之間無需直接接觸。接近開關主要有霍爾式、自感式和電容式。在數控機床中，接近開關主要用于控制工作臺行程、刀具選擇和油缸等。

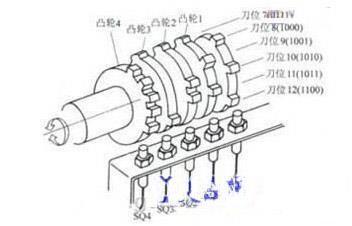

在刀架的刀具選擇控制中，如下圖所示，四個凸輪從左到右對應于接近開關SQ4~SQ1，形成一個四位二進制代碼，每個代碼對應一個刀具位置。例如，0110對應于6號刀具位置。接近開關SQ5用于奇偶校驗，以減少錯誤。刀架每轉動一個刀位，就發出一個信號，與數控系統的刀位指令進行比較。當?shù)都艿牡段恍盘柵c指令刀位信號一致時，表示選刀完成。

霍爾傳感器是由霍爾現象構成的傳感器。當半導體如鍺放在磁場中，向一個方向施加電流時，在垂直方向上會出現電位差，這就是霍爾現象。小磁鐵固定在運動部件上，當該部件靠近霍爾元件時，會出現霍爾現象，從而判斷物體是否到位。
