激光位移傳感器的三角測量方法介紹

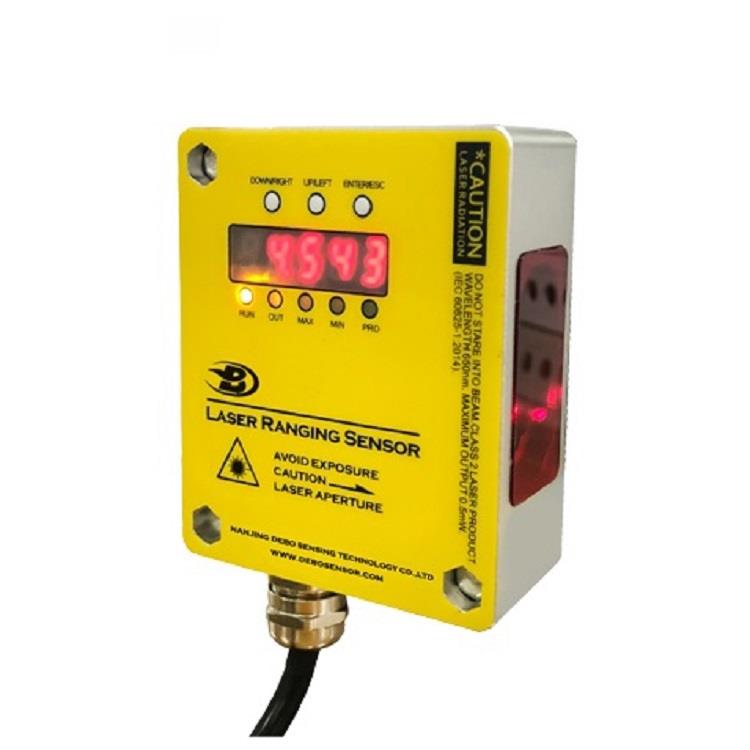

在工業生產中，經常需要測量物體表面的相對距離和方位。主要有兩種方式：接觸式和非接觸式。比較常見的是非接觸式激光位移傳感器，它是一種利用激光技術進行測量的傳感器。其優點是可以實現非接觸式遠程測量，具有速度快、精度高、量程大、抗干擾能力強等特點。

在傳感器中，激光發射器通過透鏡到達被測物體表面，反射的激光通過接收透鏡由內部CCD線陣相機接收。根據不同的距離，CCD線陣相機可以從不同的角度“看到”光斑。利用這個角度和已知的激光和攝像機之間的距離，數字信號處理器可以計算出傳感器和被測物體之間的距離。

激光三角法是常用的激光位移傳感器測距方法，其中比較常見的是傾斜激光三角法和直接激光三角法。

斜向激光三角測量和直接激光三角測量都可以實現被測物體的高精度、非接觸測量，但兩者之間存在差異，主要表現在：

●斜向激光三角測量成像光斑較大，光強不集中，隨著入射角的變化有差異，體積比直射式大，測量范圍小，但直接式的分辨率不如斜式高。

●斜激光三角測量法在被測物體的位移中，被測物體上的光點會在不同的位置被照射，對于被測物體上的某一點，不可能確定其位移，而直接光斑與位置是一一對應的。

基于直接激光三角法，幾何算法簡單，誤差小于斜激光，體積設計更緊湊緊湊。因此，直接激光三角法在工程應用中經常使用。
