速度傳感器的分類介紹
1.霍爾式速度傳感器

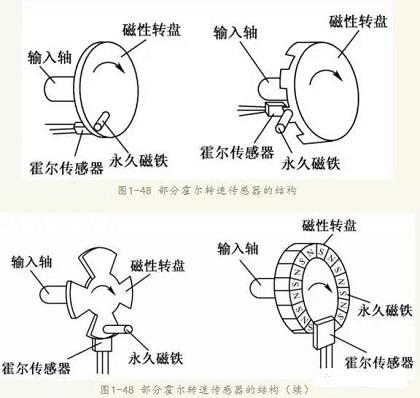

它由霍爾開關集成傳感器和磁力轉臺組成。霍爾式速度傳感器的各種結構如圖1-48所示。將磁輪輸入軸連接到被測軸上，當被測軸旋轉時，磁輪旋轉，固定在磁輪附近的集成霍爾開關傳感器可以在每個小磁鐵上通過產生相應的脈沖，檢測出單位時間內脈沖的個數，就可以知道被測物體的速度。傳感器的分辨率由磁性刻度盤上的小磁鐵數量決定。見圖1-48。
2.磁電式速度傳感器

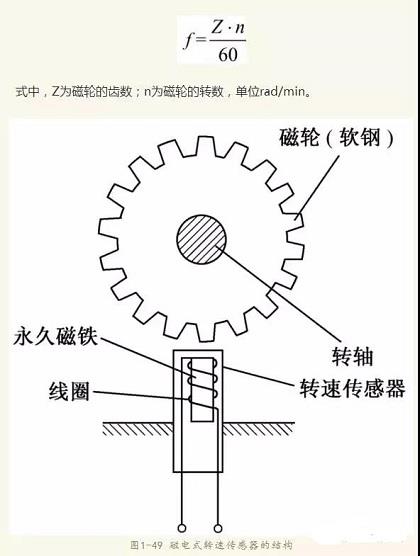

磁電式速度傳感器的結構如圖1-49所示。它由永磁體、線圈、圓盤等組成。圓盤上加工有齒形凸起。圓盤安裝在被測軸上，并隨軸旋轉。當軸旋轉時，圓盤的凹凸輪廓會導致圓盤和永磁體之間的氣隙發生變化，從而導致由永磁體組成的磁路中的磁通量發生變化。當感應線圈的磁通量通過磁路時，會感應出幅度的脈沖電勢。其頻率如下：
3.光電速度傳感器
光電速度傳感器有直接式和反射式兩種。直接輸入軸與被測軸連接，光線通過光闌盤和槽板照射在感光元件上。當光圈旋轉一次時，感光元件接收光的次數等于圓盤上的開口數。當孔數為M時，記錄過程時間為T秒，總脈沖數為N。
