磁致伸縮位移傳感器介紹

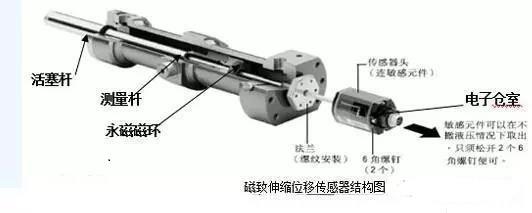

一種磁致伸縮位移傳感器，通過內部非接觸式測控技術檢測主動磁環的位置，測量被測產品的實際位移。利用磁致伸縮原理，通過兩個不同磁場的交集產生一個應變脈沖信號來測量位置。測量元件是一種波導，其中傳感元件由一種磁致伸縮材料制成。測量過程由室內電子電流脈沖傳感器產生，電流脈沖在波導管上傳輸，在波導管外產生圓形磁場，當磁場與設置在波導管上的位置變化時，由于磁場的環形交叉，由于磁致伸縮效應，波導管會產生應變機械波脈沖信號，應變機械波脈沖信號以固定的聲速傳播，很快就被電子室探測到了。

這種應變機械脈沖信號在波導管中的傳輸時間與有源磁環與電子室之間的距離成正比，通過測量時間可以高精度地確定這個距離。由于輸出信號是真實的值，而不是比例或放大的信號，因此沒有信號漂移或可變值，更不用說周期性重新標記了。

磁致伸縮位移傳感器是一種基于磁致伸縮原理的高精度、長行程位移傳感器。它采用內部非接觸測量方法，通過測量磁環的活動度，與傳感器本身沒有直接接觸，不受摩擦、磨損，因而其使用壽命長，環境適應性強，可靠性高，系統自動化工作方便，即使在惡劣的工業環境中，如易受油污、灰塵或其他場合污染），也能正常工作。該傳感器采用高科技材料和先進的電子加工技術，可用于高溫、高壓、高振蕩環境。傳感器的輸出信號是位移值。即使電源中斷并重新連接，數據也不會丟失，更不用說重置為零。由于傳感元件是非接觸式的，即使反復檢測也不會對傳感器造成任何磨損，大大提高了檢測的可靠性和使用壽命。其行程范圍可達3米以上，標稱精度為0.05%F·S，1米以上傳感器精度可達0.02%F·S，重復性可達0.002%F·S，因此得到了廣泛的應用。
